ys-600活塞式压力计

发布时间:2018-06-12 09:12    来源:西安市高精密仪表厂

      YS-600型活塞式压力计的精度等级分为一等和二等,一等的精度参数为0.05级,二等的精度参数为0.02级。测量范围参数是一个由最小测量值和最大测量值所限定的区域,其间可给出的各测量点由最小间隔值参数限定。活塞式压力计的测量范围与活塞底盘及其连接件的组合质量、与标准质量砝码组的配置参数相关,活塞底盘及其连接件的组合质量决定活塞式压力计的最小测量点参数、标准质量砝码组的总合质量加活塞底盘及其连接件的组合质量决定活塞式压力计的最大测量点参数、而标准质量砝码组中的单块最小质量砝码则决定活塞式压力计的最小间隔值参数。所述质量的参数又取决于活塞测量系统的有效面积参数,活塞测量系统的有效面积是在制造环节中依据标称面积参数实现、在活塞式压力计检定的量传环节中确认。本文主要给您介绍YS600型活塞式压力计的这些技术参数和相关技术指标。

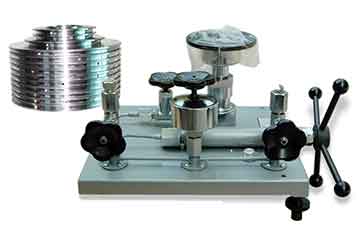

兼容型 YS600 活塞式压力计

活塞式压力计



标准型YS-600活塞式压力计

活塞式压力计



















活塞式压力计详细参数表(表四)_YS-600型

项目
参数
备注
规格型号
YS-600

测量范围
1~60MPa
最小间隔值1MPa
精度等级
0.05级【二等】
0.02级【一等】

公称面积
0.1平方厘米
0.1平方厘米
活塞系统的公称面积
活塞
及其
连接件
公称质量(kg)产生压力(MPa)
1
1

1
1
测量下限值
活塞、活塞筒材料
合金钢或碳化钨
碳化钨
【可选】
活塞工作位置指示
标高指示板或专用指针式物位仪表
专用指针式物位仪表
【可选】
压力发生系统
手摇泵或柱塞式预压泵加调压器
柱塞式预压泵加螺旋式调压器
【可选】
标配砝码
质量
与作用
公称质量(kg)产生压力(MPa)标配数量(块)砝码材料
1
2
5
1
2
5
可订制非标
1
2
5
1
2
5

2
1
11
2
1
11
可增订数量
常规或无磁
无磁材料
【可选】
工作介质
癸二酸二(2-乙基己基)酯 20℃时运动黏度 20~25mm2/s,酸值不大于0.05毫克 KOH/克
可代购工作介质
接口连接型式
螺纹连接
其它连接型式可协议
标配接口螺纹
M20×1.5
其它连接螺纹须协议
接口连接方式
普通型或快速接头
手旋式快速接头
【可选】
标配接口数量
2
可增加,须协议
电源
若选配专用指针式物位仪表需 ~220V50Hz
~220V 50Hz

总重量
≈90kg

≈90kg
